上海淞江減震器集團南通有限公司為您介紹：JGD橡膠減震器安裝說明以及圖紙樣冊，該圖紙是淞江集團技術部提供的，JGD橡膠減震器產品上面有上海松夏的字樣，預防假冒。如有需要轉載請注明來源于淞江集團南通網站www.tianyish.cn。
安裝前，請確認淞江集團橡膠減震器的型號和規格是否正確。
安裝說明：
所需工具：M10、M12、M16、M18、M20開口扳手。

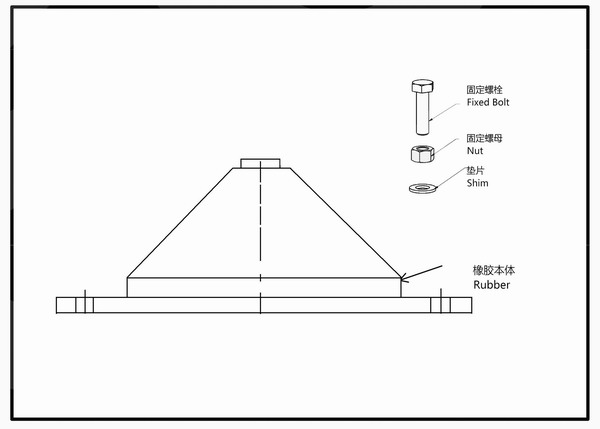

檢查附件是否齊全，橡膠減震器是否有缺陷或破損。（如圖1）

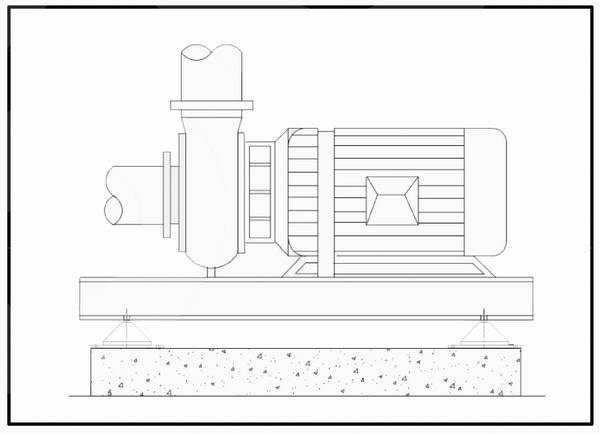

將橡膠減震器放到設備的安裝位置。（如圖2）

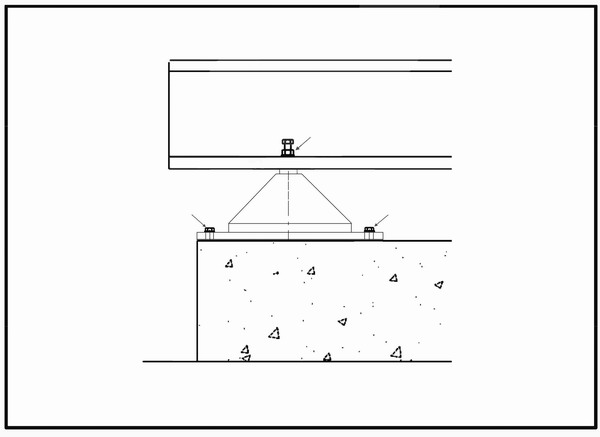

鎖緊螺母和墊片，確保設備和橡膠減震器固定到位。（如圖3）
JGD型橡膠減震器參數表：
|
型號 Model |
外形尺寸 Outline size（mm） |
剛性 |
變形 Deformation |
固有頻率 |
載荷 |
||||
|
M |
D |
D1 |
H |
D0 |
Kg/cm2 |
Hz |
kg |
||
|
JGD-1 |
10 |
100 |
80 |
40 |
8.5 |
20 |
2~8 |
8~14 |
10~20 |
|
JGD-2 |
12 |
150 |
130 |
60 |
8.5 |
60 |
4~12 |
7~12 |
40~80 |
|
JGD-3 |
16 |
200 |
170 |
87 |
12.5 |
120 |
5~16 |
6~11 |
160~320 |
|
JGD-4 |
20 |
290 |
260 |
120 |
12.5 |
300 |
8~24 |
5~9 |
640~1280 |
